超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

9月16日超强台风“山竹”以摧枯拉朽之势严重肆虐了香港、深圳、珠海等多个城市,造成了不可预计的重创,当地数栋高层建筑的玻璃幕墙遭受破坏、玻璃从高空坠落而引发的安全问题再次受到了各界的关注。

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

据媒体消息,“山竹”或成今年登录我国最强台风

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

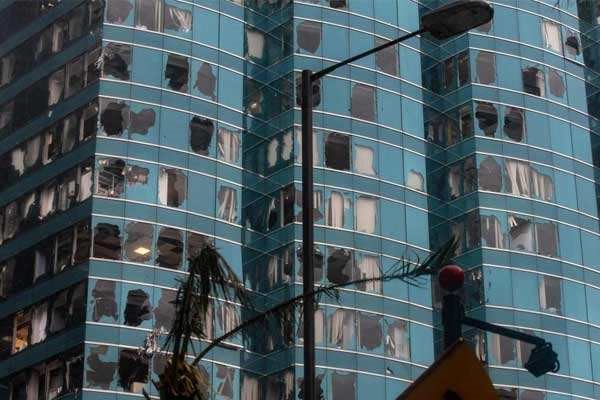

香港某大厦玻璃遭受“山竹”袭击后惨烈的情况。

此处再添加一个视频动图

台风是如何对建筑物产生作用的?

据Intertek幕墙检测专家Fred Bao表示,当风流经建筑物时,会对建筑物不同的部位产生不同的效果。由于高层建筑广泛使用全钢架结构和玻璃幕墙,根据风荷载对建筑物的作用,对幕墙的玻璃性能以及现场安装提出更高要求。

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

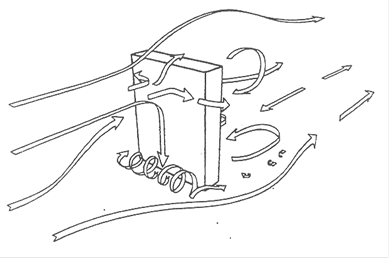

(图1:风速随建筑物的高度变化而变化,风向和建筑物的形状都会影响风的破坏力)

当建筑外立面遭受破坏时会产生内部压力,内部压力与迎风面压力叠加一起时,将会对建筑外立面其余部位产生更大的破坏(如图2所示),进而可能导致多米诺骨牌式的连锁反应。

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

(图2:任何在建筑外立面施工的违规行为,都可能增加整栋建筑的潜在风险,
这就需要我们考虑提升外立面(石材,玻璃,屋顶)关键部件的抗压强度,避免因受外力撞击时引起内部压力的产生。)

我国东南沿海地区属于台风高发区,尤其在秋季,台风强度往往可达到超强台风级别,具有破坏力大,影响范围广的特点,强劲的风雨不仅会导致门窗玻璃渗水和破裂,而且时不时还会卷起棒状物体一起撞击门窗或幕墙的玻璃,进而对建筑物造成更深的损伤。是否有办法检测门窗的抗压性能呢?答案是肯定的。

动态抗风雨检测技术

动态抗风雨测试技术能模拟台风环境,评估门窗幕墙在强劲风雨交加等恶劣环境中的稳定性和安全性,其最大风力可接近60m/s。常用标准是AAMA 501.1,以动态压强检测窗、幕墙和门的渗水性。目前Intertek的该项技术不仅能应用于实验室,而且还能在工程项目现场使用,灵活方便。

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

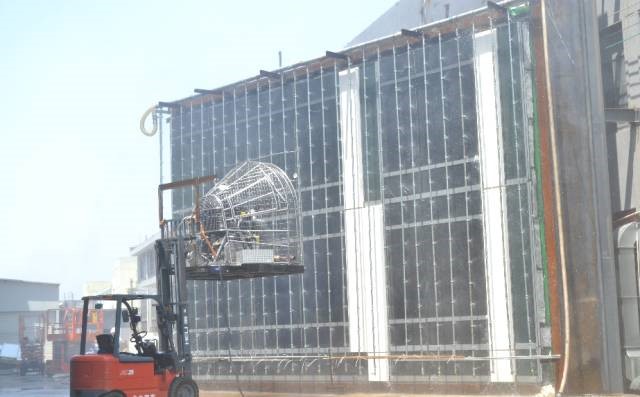

(图4:动态抗风雨实验室检测)

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

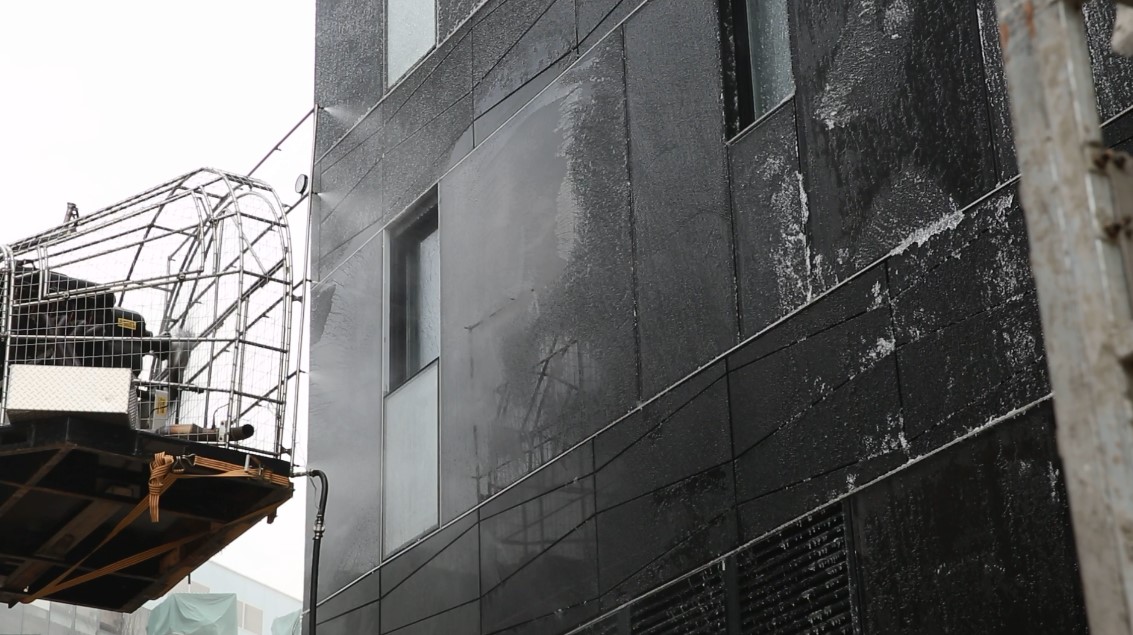

(图5:动态抗风雨现场检测)

飓风循环测试技术

当暴风雨卷起棒状物体撞击门窗玻璃时,也会对建筑产生极大的破坏。这里不得不提一下大洋彼岸的美国佛罗里达州,它是遭受飓风袭击最多的州,其中迈阿密市位于佛罗里达州的东海岸南端是最容易受到飓风破坏的城市,1992年飓风“安德鲁”以五级的飓风强度登陆佛罗里达州南部,其尺度虽小,但风力强劲,强风给南佛罗里达州造成灾难性的破坏。因此在1994年迈阿密戴德当局发布了全美最严建筑法规the South Florida Building Code (SFBC) of Miami-Dade County, Florida,该法规尤其对建筑外窗、幕墙、门等建筑产品的安全性能做了详尽而严格的要求。

ASTM E1996 飓风夹带碎片撞击的外窗、幕墙、门和防撞击系统性能的规范

ASTM E1886 外窗、幕墙、门和防撞系统经受飞弹冲击和循环风压的实验方法

TAS 201 冲击(大飞弹&小飞弹)测试

TAS 202 气密性、水密性、抗风压测试

TAS 203 循环风压测试

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

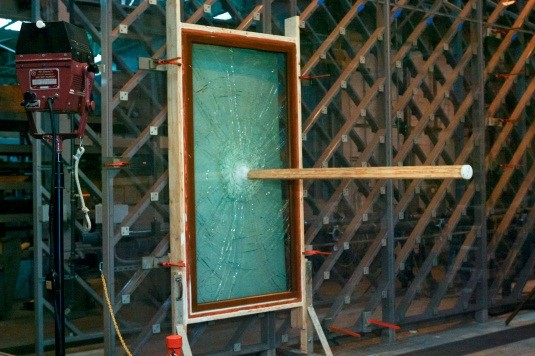

(图6:飞弹冲击测试,冲击部位包括玻璃中心、玻璃边角、型材)

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

(图7:循环飓风风压测试:
测试必须在飞弹冲击测试后,对于已经破损的玻璃继续施加循环风压强。)

通常来说,测试要求与产品的预期用途有比较大的关系,可依据要求选用“大飞弹”和“小飞弹”装置进行不同不同水平要求的测试,有一点值得强调的是,在低海拔地区需要大型飞弹测试;高海拔地区需要的小型飞弹测试。

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

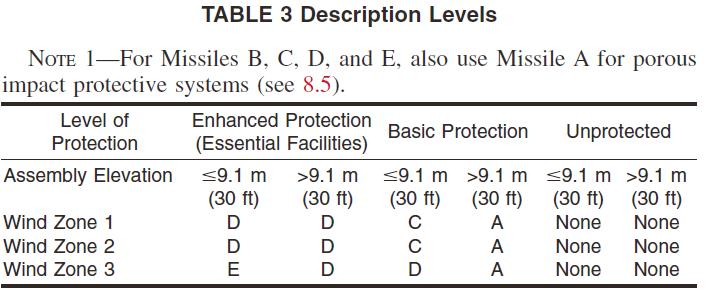

图:8-9:不同水平要求的飞弹冲击测试

Intertek 提供幕墙工程测试、检验、评估等专项服务

早在2013年,全球领先的全面质量保障服务机构Intertek天祥集团就已着手引进相关的检测技术,2015年实验室获得MIAMI DADE认可资质,不仅助力越来越多国内房地产企业、承包商走出国门,参与海外商业及民用建筑的开发建设,已先后开展了关岛国际机场、美国塞米诺尔滚石酒店、巴哈马度假酒店、迈阿密 Jade Signature等多个项目,同时也能为多个国内新建幕墙建筑和灾后受损的幕墙工程提供现场测试、检验、评估等专项服务,为提升国内建筑质量保驾护航。

 超级台风“山竹”扫过之后,如何保障建筑玻璃幕墙的质量安全

(图10:Intertek实验室已获MIAMI DADE认可实验室资质)

Intertek最严幕墙检测安全应急预案

由于幕墙系统属于重型的装饰装修分部工程,对安全作业的要求指数极高,不仅在安装现场,而且检测现场亦是如此, Intertek先后编订和实施了《幕墙安全操作规程》、《幕墙钢结构工程验收表》,《幕墙测试应急预案》,《幕墙板块安装监督表》《幕墙测试每日安全巡检表》等多个规程文件,对于测试过程中的多种意外情况出具指导书,比如,实验室幕墙测试板块型材坠落应急预案、钢结构钢板顶破坏应急预案、水密性测试水管脱落爆裂应急预案等,让测试现场有序可循,有据可依。可以说,Intertek幕墙实验室是目前最为到位的一个实验室之一,这主要得益于在诸多项目运营过程中的不断成长和完善。

虽然“山竹”已过境,但对于遭受了台风肆虐过的幕墙建筑如何进行质量评估,并进一步保障及维持长久的使用,则需要各大业主,幕墙顾问,施工承包商与专业质量安全保障机构一起努力,共同提升国内幕墙工程的质量安全。
